راهنمای جامع خرید، نصب و عملکرد شیر برقی آب | سیال کاران پارت

اگر در صنایع کشاورزی، تاسیسات شهری یا پروژه‌های اتوماسیون صنعتی فعالیت می‌کنید، قطعاً با اهمیت مدیریت دقیق و هوشمند سیالات آشنا هستید. ما در این صفحه قصد داریم با تکیه بر دانش مهندسی و تجربه چندین ساله خود، شما را با صفر تا صد عملکرد، نصب و انتخاب شیرهای برقی سلنوئیدی آب آشنا کنیم. هدف ما این است که شما با آگاهی کامل، بهترین تجهیزات را برای سیستم‌های انتقال سیال خود انتخاب کنید.

کاربرد شیر برقی آب (Water Solenoid Valve) چیست؟

شیر برقی سلنوئیدی آب، یک قطعه الکترومکانیکی بسیار دقیق و حساس است که وظیفه اصلی آن، کنترل (قطع و وصل کردن) جریان آب در یک مدار پایپینگ با استفاده از نیروی الکترومغناطیسی می‌باشد. به زبان ساده‌تر، شما با استفاده از این قطعه هوشمند می‌توانید بدون نیاز به حضور فیزیکی اپراتور و تنها با ارسال یک فرمان الکتریکی، مسیر عبور سیال را مدیریت کنید.

این تجهیزات به گونه‌ای طراحی شده‌اند که به محض دریافت جریان برق، انرژی الکتریکی را به یک نیروی مکانیکی خطی تبدیل کرده و مسیر سیال را باز یا بسته می‌کنند. استفاده از این شیرها، تحولی عظیم در مدیریت منابع آبی، به ویژه در سیستم‌های آبیاری قطره‌ای، گلخانه‌های صنعتی و خطوط تولید ایجاد کرده است. ما در مجموعه سیال کاران پارت، همواره تاکید داریم که استفاده از شیر برقی استاندارد، اولین قدم برای رسیدن به بهره‌وری 100% در مصرف آب است. لازم به ذکر است که برخی از این شیرها برای عملکرد صحیح به یک حداقل فشار اولیه (به‌عنوان مثال ΔP = 0.5 بار) در مدار نیازمند هستند.

مکانیزم و نحوه عملکرد شیر برقی آب

شناخت دقیق نحوه عملکرد این تجهیزات به شما کمک می‌کند تا در زمان بروز مشکل، به راحتی سیستم را عیب‌یابی کنید. هسته مرکزی این شیرها از یک سیم‌پیچ (بوبین) تشکیل شده است که به دور یک محور توخالی پیچیده شده و درون این محور، یک پیستون (آرمیچر) فلزی قرار دارد.

زمانی که شما جریان الکتریکی (با ولتاژهای مشخص مانند 12، 24 یا 220 ولت) را به بوبین متصل می‌کنید، یک میدان مغناطیسی قوی در اطراف سیم‌پیچ ایجاد می‌شود. این میدان مغناطیسی بر نیروی فنر غلبه کرده و پیستون را به سمت بالا می‌کشد. در انتهای این پیستون، یک واشر پلاستیکی یا دیافراگم قرار دارد که با بالا رفتن آن، مسیر عبور سیال باز شده و آب با دبی Q در لوله جریان می‌یابد.

به محض اینکه شما جریان برق را قطع کنید، میدان مغناطیسی از بین می‌رود. در این حالت، نیروی مکانیکی ذخیره‌شده در فنر (بر اساس قانون هوک: F = −kx) پیستون را با سرعت و قدرت به سمت پایین هدایت می‌کند و واشر مجدداً روی دریچه خروجی می‌نشیند و جریان آب به‌طور کامل قطع می‌شود.

کاربردهای گسترده شیر برقی آب در صنایع مختلف

امروزه با پیشرفت تکنولوژی و نیاز مبرم به اتوماسیون، شیرهای برقی آب در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرند. ما در سیال کاران پارت، تامین‌کننده تجهیزاتی هستیم که در حیاتی‌ترین پروژه‌های کشور به کار می‌روند. شما می‌توانید از این تجهیزات در موارد زیر بهره ببرید:

• اتوماسیون کشاورزی و باغداری: کنترل دقیق سیستم‌های آبیاری تحت فشار، آبیاری قطره‌ای و بارانی در مزارع وسیع بدون نیاز به نیروی انسانی متعدد.
• تاسیسات شهری و خانگی: استفاده در موتورخانه‌ها، سیستم‌های اطفاء حریق، و هوشمندسازی آبیاری فضاهای سبز، بام‌های سبز (روف گاردن) و دیوارهای سبز در مجتمع‌های مسکونی.
• اماکن ورزشی و تفریحی: مدیریت زمان‌بندی شده آبیاری زمین‌های چمن فوتبال، زمین‌های گلف و پارک‌های شهری.
• مصارف صنعتی و کارخانجات: ترکیب و انتقال دقیق سیالات پایه آب در خطوط تولید، سیستم‌های خنک‌کننده صنعتی و دستگاه‌های مه‌پاش گلخانه‌ای.

چرا باید از شیرهای برقی سلنوئیدی آب استفاده کنید؟ (مزایا)

اگر هنوز برای ارتقاء سیستم دستی خود به یک سیستم اتوماتیک تردید دارید، بررسی مزایای زیر که ما برای شما گردآوری کرده‌ایم، تصمیم‌گیری را برایتان آسان خواهد کرد:

• صرفه‌جویی چشمگیر: کاهش قابل توجه مصرف آب و برق به دلیل قطع و وصل به موقع و جلوگیری از هدررفت سیال.
• سرعت عمل بی‌نظیر: واکنش در کسری از ثانیه (زمان پاسخ‌دهی در حد میلی‌ثانیه) که در سیستم‌های حساس بسیار حیاتی است.
• ایمنی و کنترل از راه دور: امکان نصب در محیط‌های خطرناک، غیرقابل دسترس یا سمی و کنترل کامل آن‌ها از طریق اتاق فرمان (PLC).
• طراحی یکپارچه و بهینه‌سازی فضا: کاهش نیاز به لوله‌کشی‌های پیچیده و طولانی و در نتیجه کاهش افت فشار سیستم.
• تعمیر و نگهداری مقرون‌به‌صرفه: قابلیت تعویض آسان قطعات مصرفی مانند بوبین در صورت خرابی، بدون نیاز به تعویض کل شیر.

اجزای سازنده شیر برقی آب

برای اینکه شما به عنوان یک خریدار یا تکنسین بتوانید بهترین عملکرد را از تجهیزات خود دریافت کنید، باید با اجزای داخلی آن آشنا باشید. یک شیر برقی آب استاندارد از بخش‌های زیر تشکیل شده است:

بدنه اصلی (Valve Body): معمولاً از جنس برنج، استیل ضد زنگ یا پلیمرهای مقاوم ساخته می‌شود و تحمل فشار اصلی سیال را بر عهده دارد.

• پورت‌های ورودی و خروجی: محل اتصال شیر به خطوط لوله‌کشی.
• سیم‌پیچ یا بوبین (Coil): قلب تپنده شیر که از سیم‌های مسی با روکش لاکی تشکیل شده است.
• قاب یا محفظه بوبین: محافظت از سیم‌پیچ در برابر رطوبت، گرد و غبار و آسیب‌های فیزیکی.
• میله عمل‌کننده (آرمیچر یا پیستون فلزی): قطعه‌ای متحرک که با دریافت فرمان مغناطیسی جابه‌جا می‌شود.
• فنر (Spring): بازگرداندن پیستون به حالت اولیه پس از قطع جریان برق.
• دیافراگم یا واشر آب‌بندی: وظیفه آب‌بندی کامل و جلوگیری از نشتی در زمان بسته بودن شیر را بر عهده دارد.

نکات طلایی و حیاتی در نصب و استفاده از شیر برقی آب

ما در سیال کاران پارت همواره به مشتریان خود تاکید می‌کنیم که حتی بهترین برندهای جهانی نیز در صورت نصب غیراصولی، کارایی خود را از دست خواهند داد. برای نصب صحیح، حتماً دستورالعمل‌های زیر را که خطاب به شما تکنسین‌ها و مهندسین عزیز تدوین شده است، رعایت کنید:

• تخلیه فشار قبل از نصب: شیر برقی باید در سیستمی نصب شود که فشار آب در آن لحظه برابر p = 0 باشد. حتماً پمپ‌ها را خاموش کرده و اجازه دهید لوله‌ها به طور کامل تخلیه شوند.
• شستشوی لوله‌ها و نصب فیلتر: شیرهای برقی حساسیت بالایی به ذرات معلق دارند. قبل از نصب، تمام لوله‌ها را شستشو دهید تا براده‌های فلزی، زنگ‌زدگی و سنگ‌ریزه‌ها خارج شوند. نصب یک فیلتر یا استرینر در مسیر ورودی شیر، الزامی و حیاتی است.
• توجه به جهت جریان: بدنه شیر برقی دارای یک فلش راهنما است که جهت جریان سیال را نشان می‌دهد. نصب برعکس شیر (مخالف جهت فلش) باعث اختلال کامل در عملکرد سیستم و خرابی زودهنگام دیافراگم می‌شود.
• موقعیت قرارگیری بوبین: شیر را به گونه‌ای نصب کنید که بوبین آن با زاویه 90 درجه رو به بالا قرار گیرد. این کار علاوه بر تسهیل در تعمیرات، از تجمع رسوبات روی آرمیچر و همچنین نفوذ رطوبت و خاک به داخل بوبین جلوگیری می‌کند.
• تهویه مناسب محیط: عبور جریان الکتریکی از بوبین باعث ایجاد حرارت می‌شود. محل نصب باید دارای تهویه مناسب باشد تا از داغ شدن بیش از حد و سوختن سیم‌پیچ جلوگیری شود.
• آب‌بندی دقیق اتصالات: اتصالات ورودی و خروجی باید به طور کامل و با استفاده از نوارهای آب‌بندی استاندارد محکم شوند تا در برابر فشارهای استاتیک و دینامیک آب، دچار نشتی نشوند.

راهنمای انتخاب و خرید شیر برقی آب مناسب

برای اینکه خرید هوشمندانه‌ای داشته باشید، قبل از ثبت سفارش باید پارامترهای فنی سیستم خود را به دقت بررسی کنید. ما به شما پیشنهاد می‌کنیم موارد زیر را در نظر بگیرید:

• مشخصات الکتریکی: تعیین دقیق نوع ولتاژ (AC یا DC) و میزان ولتاژ مورد نیاز سیستم فرمان (مثلاً 24VDC یا 220VAC).
• سایز رزوه و دهانه: تطابق کامل سایز ورودی و خروجی شیر با قطر لوله‌های شبکه (از 1/2اینچ تا سایزهای بزرگتر صنعتی).
• محدوده فشار کاری: بررسی حداقل و حداکثر فشار سیال در سیستم.
• حالت نرمال شیر (وضعیت اولیه): انتخاب بین دو حالت «در حالت عادی بسته» (Normally Closed – NC) یا «در حالت عادی باز» (Normally Open – NO) بر اساس منطق طراحی مدار.
• نوع و دمای سیال: اطمینان از تطابق متریال بدنه و دیافراگم شیر با دمای آب و میزان املاح موجود در آن.

چه عواملی باعث خرابی و آسیب به شیر برقی می‌شوند؟

آگاهی از عوامل مخرب، به شما در افزایش طول عمر تجهیزاتتان کمک شایانی می‌کند. مهم‌ترین دلایل خرابی عبارتند از:

• نوسانات ولتاژ: اعمال ولتاژی کمتر یا بیشتر از حد مجاز که منجر به سوختن یا نیم‌سوز شدن بوبین می‌شود.
• تجمع رسوبات و ذرات خارجی: ورود آشغال، شن و ماسه که مانع از بسته شدن کامل دیافراگم شده و باعث نشتی مستمر می‌شود.
• سایکل کاری نامناسب: قطع و وصل شدن‌های مکرر و بدون وقفه که فرصت خنک شدن را از بوبین گرفته و باعث ذوب شدن روکش لاکی سیم‌پیچ‌ها می‌شود.
• نقص مکانیکی: شکستگی لولاها، اهرم‌ها یا بریدگی فنر داخلی بر اثر استهلاک یا ضربه.
• شرایط محیطی مخرب: قرار گرفتن در معرض رطوبت شدید بدون درپوش مناسب و یا دمای محیطی فراتر از آستانه تحمل تجهیز.

معرفی خدمات سیال کاران پارت؛ مرجع تخصصی تامین شیرهای برقی آب

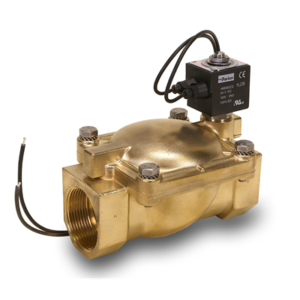

ما در مجموعه سیال کاران پارت با آگاهی کامل از دغدغه مهندسین و صنعتگران ایرانی برای دسترسی به تجهیزات اصیل و باکیفیت، مفتخریم که تامین‌کننده تخصصی شیرهای برقی برند معتبر پارکر (Parker) در ایران هستیم. برند پارکر به عنوان یکی از پیشگامان بلامنازع در تولید تجهیزات سیالاتی و اتوماسیون در سطح جهان شناخته می‌شود.

تجهیزات برند پارکر به دلیل استفاده از متریال‌های فوق‌مقاوم، طراحی بی‌نقص مهندسی و طول عمر بسیار بالا، ضریب اطمینان پروژه‌های شما را به حداکثر می‌رسانند. ما در سیال کاران پارت، با ارائه مشاوره‌های تخصصی رایگان، شما را در انتخاب دقیق‌ترین محصول از سبد کالایی پارکر یاری می‌کنیم. اصالت کالا، تضمین کیفیت و خدمات پس از فروش پاسخگو، تعهد ما به شماست. برای مشاهده محصولات به وب‌سایت ما به آدرس www.skpart.com مراجعه کنید.
