واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک (FRL)؛ تضمین سلامت و راندمان سیستم‌های هوای فشرده

واحد مراقبت پنوماتیک که در متون مهندسی با نام اختصاری سیستم FRL (Filter, Regulator, Lubricator) نیز شناخته می‌شود، قلب تپنده و سیستم ایمنی خطوط هوای فشرده در صنایع به شمار می‌رود. شما به عنوان یک مهندس یا تکنسین صنعتی به خوبی می‌دانید که هوای فشرده خروجی از کمپرسورها، به هیچ‌وجه برای ورود مستقیم به تجهیزات حساس پنوماتیکی مناسب نیست. این هوا حاوی مقادیر زیادی رطوبت، ذرات معلق، گرد و غبار و روغن‌های سوخته کمپرسور است که در صورت ورود به سیستم، به سرعت باعث فرسایش، اکسیداسیون و از کار افتادن شیرهای برقی، اکچویتورها و سیلندرهای بادی شما خواهد شد.

ما در مجموعه سیال کاران پارت، به شما کمک می‌کنیم تا با نصب یک واحد مراقبت پنوماتیک استاندارد، کیفیت هوای فشرده ورودی به خطوط تولید خود را به طور کامل کنترل کنید. این تجهیز با انجام سه عمل حیاتی یعنی فیلتراسیون، تنظیم فشار و روان‌کاری، از ورود هرگونه ناخالصی به تجهیزات شما جلوگیری کرده و طول عمر مفید آن‌ها را به شدت افزایش می‌دهد. عدم استفاده از این واحد، به معنای پذیرش هزینه‌های سنگین تعمیرات، توقف‌های مکرر خط تولید و افت شدید راندمان کاری خواهد بود.

خطرات هوای فشرده تصفیه نشده برای سیستم‌های شما

شاید برای شما جالب باشد که بدانید تنها در 1 متر مکعب هوای محیط صنعتی، بیش از 180میلیون ذره آلاینده با ابعاد بین 0.01 تا 100میکرون وجود دارد. علاوه بر این ذرات جامد، در همین حجم از هوا بیش از 80 گرم بخار آب، 0.3 گرم روغن و انواع مواد شیمیایی مخرب معلق هستند. زمانی که این هوا توسط کمپرسور فشرده می‌شود، غلظت این آلاینده‌ها به شکل چشمگیری افزایش می‌یابد.

ورود این آلاینده‌ها به سیستم پنوماتیک شما عواقب زیر را به همراه خواهد داشت:

• ذرات جامد و گرد و غبار: باعث ایجاد رسوب، سایش مکانیکی شدید بین دیواره سیلندرها و اورینگ‌ها (O-rings) شده و در نهایت منجر به نشتی هوا و افت توان عملگرها می‌شود.
• رطوبت و بخار آب: به سرعت باعث ایجاد زنگ‌زدگی و خوردگی در قطعات فلزی داخلی شیرها و جک‌ها شده و با مسدود کردن مسیرهای باریک عبور هوا، عملکرد سیستم را مختل می‌کند.
• روغن‌های سوخته کمپرسور: با گریس نسوز داخلی تجهیزات شما ترکیب شده و آن را از بین می‌برند که این امر موجب گیرپاژ کردن قطعات متحرک سیستم پنوماتیک می‌شود.

مزایای استفاده از واحد مراقبت پنوماتیک

به‌کارگیری واحد مراقبت پنوماتیک مزایای متعددی دارد از جمله:

• افزایش طول عمر تجهیزات پنوماتیکی
• کاهش هزینه‌های تعمیر و نگهداری
• تضمین عملکرد یکنواخت ابزارها در فشارهای مختلف
• جلوگیری از زنگ‌زدگی، خوردگی و رسوب در مسیر هوای فشرده
• کاهش احتمال خرابی شیرها و اکچویتورها
• افزایش بهره‌وری و راندمان خط تولید

اجزای اصلی تشکیل‌دهنده واحد مراقبت پنوماتیک

همان‌طور که از نام FRL پیداست، یک واحد مراقبت پنوماتیک کامل و استاندارد از سه بخش مجزا اما پیوسته تشکیل شده است که هر کدام وظیفه خاصی را در قبال تصفیه و آماده‌سازی هوای فشرده بر عهده دارند. شما بسته به نیاز خط تولید خود می‌توانید از واحدهای دو تکه (فیلتر-رگولاتور به همراه روغن‌زن) یا سه تکه استفاده نمایید.

۱. فیلتر هوای فشرده (Filter)

اولین سد دفاعی سیستم شما در برابر آلاینده‌ها، فیلتر واحد مراقبت است. این بخش وظیفه دارد تا تمامی ذرات جامد و قطرات آب معلق را از جریان هوا جدا کند. عملکرد این فیلترها بر اساس نیروی گریز از مرکز (Centrifugal Force) است. هوای فشرده پس از ورود به محفظه فیلتر، به صورت گردبادی به چرخش در می‌آید؛ در این حالت ذرات سنگین‌تر و قطرات آب به دیواره‌ها برخورد کرده و در کاسه پایین فیلتر جمع‌آوری می‌شوند. سپس هوا از یک المنت فیلتر (با دقت‌های مختلف معمولا بین 5 تا 40 میکرون) عبور می‌کند تا ریزترین ذرات نیز به دام بیفتند. هرچه دقت فیلتراسیون شما بالاتر باشد (مثلا 5 میکرون)، هوای خروجی پاک‌تر خواهد بود، اما باید در نظر داشته باشید که افت فشار (Pressure Drop) نیز به همان نسبت در سیستم افزایش می‌یابد.

۲. رگلاتور تنظیم فشار (Regulator)

تجهیزات پنوماتیکی شما برای عملکرد صحیح و ایمن، نیازمند فشار کار مشخص و ثابتی هستند. فشار خروجی از کمپرسورهای صنعتی معمولا بسیار بالا و دارای نوسان است. وظیفه رگلاتور در واحد مراقبت پنوماتیک، کاهش این فشار به میزان استاندارد (معمولا بین 6 تا 8 بار) و ثابت نگه‌داشتن آن علی‌رغم نوسانات خط اصلی است. این عمل توسط یک مکانیزم دیافراگمی و یک فنر تنظیم‌شونده انجام می‌پذیرد. شما می‌توانید با چرخاندن پیچ تعبیه شده بر روی رگلاتور، فشار مورد نیاز برای اکچویتورها یا ابزارهای بادی خود را با دقت بالایی تنظیم کنید تا از اعمال فشار مضاعف و خرابی تجهیزات جلوگیری به عمل آید.

۳. روغن‌زن یا روان‌کننده (Lubricator)

بسیاری از قطعات مکانیکی متحرک در سیستم‌های پنوماتیک، مانند پیستون‌ها و موتورهای بادی، برای جلوگیری از اصطکاک و سایش نیازمند روان‌کاری مداوم هستند. بخش روغن‌زن در انتهای واحد مراقبت قرار می‌گیرد و با استفاده از مکانیزم لوله ونتوری، مقدار بسیار دقیقی از روغن را به صورت قطرات میکروسکوپی (مه روغن) در هوای فشرده تزریق می‌کند.

نکته بسیار مهمی که شما باید به آن توجه کنید این است که در تجهیزات پنوماتیک مدرن، به دلیل استفاده از گریس‌های دائمی، الزامی به استفاده از روغن‌زن وجود ندارد؛ اما اگر در سیستم شما حتی یک‌بار از روغن‌زن استفاده شده باشد، گریس اولیه شسته شده و شما ملزم هستید همیشه مخزن روغن واحد مراقبت را پر نگه دارید. همچنین توجه داشته باشید که حتما باید از روغن‌های مخصوص پنوماتیک (بدون پایه نفتی مانند روغن چرخ خیاطی یا روغن با ویسکوزیته 10) استفاده نمایید و استفاده از روغن هیدرولیک باعث تخریب اورینگ‌ها خواهد شد.

پارامترهای مهم در انتخاب و خرید واحد مراقبت پنوماتیک

برای اینکه شما بهترین انتخاب را برای خطوط تولید خود داشته باشید، ما پیشنهاد می‌کنیم پیش از خرید واحد مراقبت پنوماتیک، حتما به پارامترهای مهندسی زیر دقت فرمایید:

• دبی یا جریان هوای عبوری (Flow Rate): واحد مراقبت شما باید توانایی عبور دادن حجم هوای مورد نیاز تمامی مصرف‌کننده‌های پایین‌دست را داشته باشد. اگر سایز و دبی واحد مراقبت کوچکتر از نیاز شما باشد، تجهیزات شما با افت سرعت و افت توان مواجه خواهند شد.
• محدوده فشار کاری (Operating Pressure): بدنه و اجزای واحد مراقبت باید تحمل حداکثر فشار تولیدی توسط کمپرسور شما (مثلا تا12یا16 بار) را داشته باشند.
• سایز رزوه‌های اتصال: برای جلوگیری از ایجاد گلوگاه در سیستم، سایز پورت‌های ورودی و خروجی واحد مراقبت (مانند1/4،1/2یا1اینچ) باید دقیقا با سایز لوله‌کشی خطوط هوای فشرده شما تطابق داشته باشد.
• کیفیت و کلاس استاندارد: بر اساس استاندارد جهانی ISO 8573-1:2010، صنایع مختلف نیازمند کلاس‌های متفاوتی از پاکیزگی هوا هستند. به عنوان مثال، صنایع دارویی و غذایی نیازمند فیلترهایی با دقت بسیار بالا (میکرو فیلترها) می‌باشند.

انواع واحد مراقبت پنوماتیکی

• دو تکه (FR): شامل فیلتر و رگولاتور برای کنترل فشار و فیلتراسیون همزمان
• سه تکه (FRL): مجهز به روغن‌زن برای روانکاری اجزای متحرک
• فیلتر رگولاتور مجزا: مناسب برای خطوطی که نیاز به روغن‌کاری ندارند، مانند دستگاه‌های پاشش رنگ
• میکروفیلتر صنعتی: برای صنایع حساس مانند دارویی، غذایی یا ابزار دقیق با دقت فیلتراسیون بالا

استانداردهای کیفیت هوا در واحدهای مراقبت

کیفیت هوای فشرده توسط استاندارد بین‌المللی ISO 8573-1 تعریف شده است. در این استاندارد، کلاس‌های مختلف کیفیت هوا بر اساس مقدار ذرات جامد، میزان رطوبت و محتوای روغن مشخص می‌شود. هر واحد مراقبت بسته به کاربرد خط تولید باید کیفیت هوای مخصوص به آن را تأمین کند. برای مثال در صنایع غذایی به هوای خشک و عاری از روغن نیاز است، اما در صنایع ماشین‌سازی وجود میزان محدودی از روغن قابل قبول است.

برندهای برتر و معتبر موجود در سیال کاران پارت

ما در سیال کاران پارت درک می‌کنیم که توقف خط تولید به دلیل خرابی یک قطعه نامرغوب، تا چه حد می‌تواند خسارت‌بار باشد. به همین دلیل، ما تنها تامین‌کننده برندهای تراز اول و معتبر جهانی در زمینه تجهیزات پنوماتیک هستیم. شما می‌توانید با اطمینان خاطر، واحدهای مراقبت پنوماتیک از برندهای مطرح زیر را از مجموعه ما تهیه نمایید:

• رکسروت (Rexroth): نماد مهندسی دقیق آلمانی با طول عمر بی‌نظیر و متریال فوق‌العاده با کیفیت که در سخت‌ترین شرایط صنعتی، پایداری فشار و کیفیت هوای سیستم شما را تضمین می‌کند.

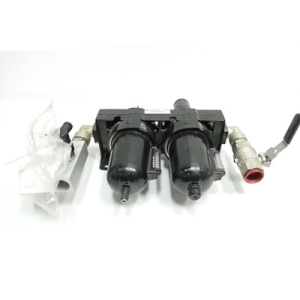

• نورگرن (Norgren): یکی از پیشگامان تکنولوژی پنوماتیک در جهان که واحدهای مراقبت آن به دلیل طراحی ماژولار، فیلتراسیون بسیار دقیق و سهولت در تعمیر و نگهداری، انتخاب اول بسیاری از مهندسین طراح است.
• پارکر (Parker): برندی نام‌آشنا با محصولات فوق‌العاده مقاوم که واحدهای مراقبت FRL آن کمترین میزان افت فشار را در سیستم ایجاد کرده و راندمان مصرف انرژی را بهینه‌سازی می‌کنند.

خدمات ما در مجموعه سیال کاران پارت (skpart.com)

ما در سیال کاران پارت صرفا یک فروشنده قطعات صنعتی نیستیم، بلکه شریک فنی شما در راه‌اندازی و نگهداری خطوط تولید هستیم. خدمات تخصصی ما برای شما عزیزان عبارتند از:

• مشاوره مهندسی رایگان: کارشناسان مجرب ما با بررسی دقیق دبی، فشار کاری و نوع صنعت شما، مناسب‌ترین سایز و مدل واحد مراقبت از برندهای رکسروت، نورگرن یا پارکر را به شما پیشنهاد می‌دهند.
• تامین قطعات اورجینال: ما اصالت تمامی تجهیزات پنوماتیکی ارائه شده را تضمین می‌کنیم تا شما با خیالی آسوده از قطعات اصلی در سیستم خود استفاده نمایید.
• خدمات پس از فروش و تامین لوازم یدکی: تمامی قطعات یدکی واحدهای مراقبت شامل المنت‌های فیلتر، لیوان‌ها و دیافراگم‌های رگلاتور توسط مجموعه ما برای شما تامین می‌گردد.

تماس با ما

برای دریافت مشاوره تخصصی، استعلام قیمت به‌روز و ثبت سفارش خرید واحد مراقبت پنوماتیک (از برندهای رکسروت، نورگرن و پارکر)، شما می‌توانید همین حالا از طریق راه‌های ارتباطی زیر با مهندسین فروش ما در سیال کاران پارت تماس بگیرید.
