رگلاتور پنوماتیک: راهنمای جامع خرید، تنظیم و کنترل دقیق فشار هوای فشرده
در هر سیستم پنوماتیکی، فشار هوا تعیینکننده رفتار و عملکرد تمام اجزای مدار است. از سرعت حرکت جکها گرفته تا دقت عملکرد شیرهای کنترلی، همگی وابستگی مستقیمی به پایداری هوای فشرده دارند. اما هوای تولید شده توسط کمپرسور به هیچ وجه برای ورود مستقیم به تجهیزات شما مناسب نیست؛ این هوا نوسان دارد، ناپایدار است و فشار آن بسیار بالاتر از حد تحمل قطعات ظریف سیستم شماست. آنچه سیستم پنوماتیک شما را ایمن، قابل کنترل و پایدار میسازد، تجهیزی حیاتی به نام «رگلاتور پنوماتیک» یا فشارشکن باد است. شما به عنوان یک مهندس طراح، تکنسین نگهداری یا مدیر خط تولید، برای تضمین سلامت تجهیزات خود باید به طور دقیق با این قطعه و نحوه عملکرد آن آشنا باشید. ما در این راهنما تمام اطلاعات لازم را در اختیار شما قرار میدهیم تا بهترین تصمیم را برای ارتقای سیستم خود بگیرید.
رگلاتور پنوماتیک چیست و چرا حضور آن در سیستم شما الزامی است؟
رگلاتور پنوماتیک ابزاری تخصصی برای کاهش، تنظیم و تثبیت فشار هوای فشرده، پیش از ورود به تجهیزات مصرفکننده است. این تجهیز در مسیر خط انتقال هوا نصب میشود تا فشار بالای ورودی را به سطح ایمن و مورد نیاز شما کاهش دهد و مهمتر از همه، این فشار را در خروجی (صرفنظر از افت بار یا نوسانات کمپرسور) کاملاً ثابت نگه دارد. بدون استفاده از رگلاتور، شما عملاً کنترل مدار را از دست میدهید و تجهیزات گرانقیمت خود را در معرض استهلاک شدید قرار میدهید.
استفاده از این تجهیز در سیستمهای شما مزایای بیشماری دارد که مهمترین آنها عبارتند از:
- جلوگیری از آسیبدیدگی قطعات: محدود کردن فشار به مقدار استاندارد باعث جلوگیری از ترکیدگی شیلنگها، پارگی دیافراگمها و خرابی زودهنگام سیلندرها میشود.
- بهینهسازی مصرف انرژی: با تنظیم دقیق فشار در محدوده مورد نیاز (مثلاً ۶ بار برای قدرت و ۴ بار برای کنترل)، بار اضافی از روی کمپرسور حذف شده و مصرف برق بهطور قابلتوجه کاهش مییابد.
- افزایش تکرارپذیری و دقت: در خطوط تولید اتوماتیک، ثابت ماندن فشار به معنای نیروی یکنواخت و سرعت پایدار عملگرهاست که کیفیت نهایی محصول را تضمین میکند.
- کاهش هزینههای تعمیر و نگهداری: تثبیت فشار باعث کاهش استهلاک مکانیکی قطعات متحرک شده و دوره عمر تجهیزات را افزایش میدهد.
دستهبندی انواع رگلاتور پنوماتیک
شما برای انتخاب رگلاتور مناسب، باید بدانید که این تجهیزات بر اساس مکانیزم کنترل فشار به دو دسته اصلی تقسیم میشوند. ما در مجموعه سیال کاران پارت، هر دو نوع این رگلاتورها را از معتبرترین برندهای جهانی برای شما تأمین میکنیم.
۱. رگلاتورهای مکانیکی (دستی)
این مدلها رایجترین و کاربردیترین نوع فشارشکنها در صنایع هستند. در این رگلاتورها، شما از طریق یک پیچ یا اهرم ولومدار که در بالای تجهیز تعبیه شده است، موقعیت فنر داخلی را نسبت به یک دیافراگم (یا پیستون) تغییر میدهید. زمانی که شما این اهرم را میچرخانید، نیروی پیشتنیدگی فنر تغییر کرده و مسیر عبور هوا (پاپت ولو) را برای رسیدن به فشار هدف باز یا بسته میکند. اگر به دنبال یک راهکار مقرونبهصرفه، با دوام و مستقل از جریان برق برای خطوط مونتاژ، ماشینآلات نیمهاتوماتیک یا ابزارهای بادی خود هستید، این مدل بهترین انتخاب برای شماست.
۲. رگلاتورهای الکترومکانیکی، پروپرشنال یا آیتوپی (I/P)
اگر سیستم شما نیازمند کنترل لحظهای، دقیق و هوشمند فشار است، شما باید از رگلاتورهای پروپرشنال استفاده کنید. این تجهیزات پیشرفته، میزان فشار خروجی را دقیقاً بر مبنای سیگنال الکتریکی دریافتی از کنترلر (PLC) سیستم شما تنظیم میکنند. در مدار الکترونیکی این دستگاه، یک سیگنال ورودی (مثلاً تا میلیآمپر یا تا ولت) دریافت شده و به کمک شیرهای پایلوت مینیاتوری، دقیقاً به همان نسبت، فشار هوا تنظیم میشود. در خطوط رباتیک، دستگاههای CNC، تجهیزات تست نشتی و صنایع پزشکی، استفاده از این رگلاتورها برای شما یک الزام است.
برندهای برتر رگلاتور پنوماتیک در جهان
در تجهیزات کنترل فشار، کیفیت متریال و دقت ساخت حرف اول را میزند. استفاده از قطعات متفرقه میتواند به قیمت توقف خط تولید شما تمام شود. ما در سیال کاران پارت، صرفاً روی کیفیتهای اثباتشده تمرکز داریم و منحصراً رگلاتورهای سه غول بزرگ صنعت پنوماتیک جهان را به شما عرضه میکنیم:
- رکسروت (Rexroth): نماد مهندسی دقیق آلمان. رگلاتورهای رکسروت برای سختترین شرایط کاری و بیشترین طول عمر طراحی شدهاند. اگر سیستم شما در محیطهای خشن صنعتی کار میکند، انتخاب محصولات رکسروت خیال شما را برای سالها آسوده خواهد کرد.

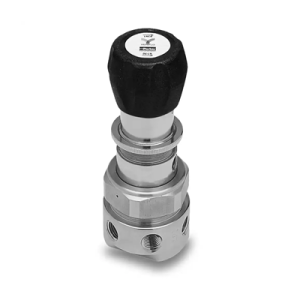

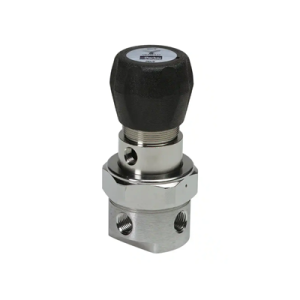

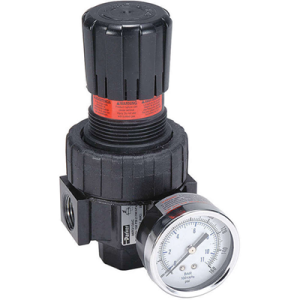

- پارکر (Parker): تنوع بینظیر و تکنولوژی پیشگام. رگلاتورهای پارکر با طراحیهای ماژولار و متریالهای بسیار مقاوم، پاسخگوی نیازهای خاص شما از تنظیم فشارهای پایین تا فشارهای بسیار بالا هستند.

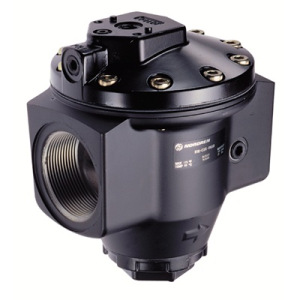

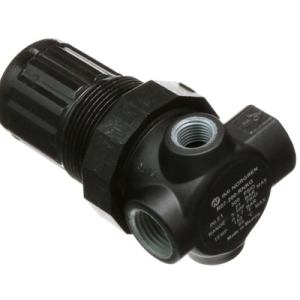

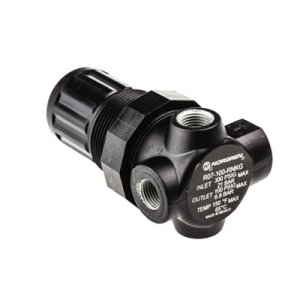

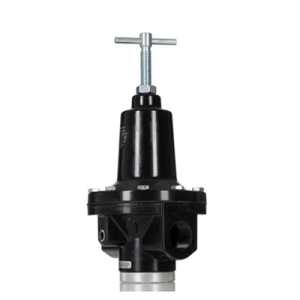

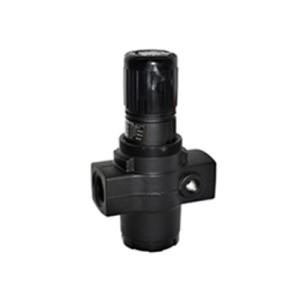

- نورگرن (Norgren): متخصص در طراحی تجهیزات هوای فشرده با راندمان بالا. رگلاتورهای نورگرن با دقت فوقالعاده در کنترل جریان و واکنش سریع به نوسانات، بهترین انتخاب برای مدارهای حساس و ابزار دقیق محسوب میشوند.
مشخصات فنی که پیش از خرید باید بررسی کنید
برای اینکه رگلاتور به درستی در مدار شما عمل کند، شما باید پیش از انتخاب، مشخصات فنی زیر را با دقت بررسی و با نیاز سیستم خود تطبیق دهید:
- فشار ورودی مجاز: در مدلهای استاندارد معمولاً حداکثر ۱۰۱۰ تا ۱۶ بار است. در صورتی که فشار کمپرسور شما بالاتر باشد، باید از رگلاتورهای صنعتی فشار بالا (تا ۴۰ بار) استفاده کنید.
- محدوده تنظیم فشار خروجی: بازههای استاندارد شامل ۰٫۵ تا ۸ بار یا ۰٫۵ تا ۱۲ بار میباشند.
- سیگنالهای کنترلی (در مدلهای I/P): جریان ورودی ۴ تا ۲۰ میلیآمپر یا ولتاژ ۰ تا ۱۰ ولت.
- جنس بدنه: بسته به محیط کاری، بدنه میتواند از آلومینیوم دایکست، پلیمرهای فشرده، برنج (برای مقاومت در برابر خوردگی) یا استنلس استیل باشد.
- سایز پورتها (رزوه اتصالات): انتخاب سایز رگلاتور باید مطابق با دبی هوای مورد نیاز و قطر لولهکشی انجام شود. سایزهای رایج شامل ۱/۴، ۳/۸، ۱/۲ تا ۱ اینچ هستند.
راهنمای تنظیم و کالیبراسیون برای شما
برای تنظیم یک رگلاتور مکانیکی، شما باید مراحل زیر را به دقت دنبال کنید تا به قطعات آسیبی نرسد:
- ابتدا حداکثر فشار قابلتحمل برای حساسترین قطعه موجود در سیستم را تعیین کنید تا از بروز آسیب جلوگیری شود.
- اهرم یا فلکه پلاستیکی بالای رگلاتور را به سمت بالا بکشید تا از حالت قفل خارج شود و امکان تنظیم فراهم شود.
- هنگام مشاهده گیج فشار (مانومتر)، اهرم را در جهت علامت + (چرخش در جهت عقربههای ساعت) برای افزایش فشار یا در جهت علامت − برای کاهش فشار بچرخانید.
- پس از رسیدن به مقدار دلخواه، اهرم را به سمت پایین فشار دهید تا تنظیم انجامشده قفل شده و در اثر لرزش یا کارکرد مداوم دستگاه تغییر نکند.
نکته کالیبراسیون در مدلهای پروپرشنال: در این مدلها، تنظیمات بهصورت دستی انجام نمیشود و کنترل بهطور کامل از طریق برنامهنویسی PLC و ارسال سیگنال صورت میگیرد. در صورت نیاز به کالیبراسیون دورهای، تنها باید از پیچهای Zero و Span روی دستگاه استفاده شود.
عیبیابی و رفع مشکلات متداول رگلاتورها
در طول زمان کارکرد، ممکن است شما با علائمی مواجه شوید که نشاندهنده نقص در رگلاتور است. شناخت این علائم به شما کمک میکند تا به سرعت مشکل را برطرف کنید:
- خروج دائمی هوا از اگزوز (نشتی): این مشکل معمولاً به دلیل پاره شدن یا فرسودگی دیافراگم الاستیک دستگاه، و یا ورود ذرات آلوده و گیر کردن پاپت ولو رخ میدهد. شما باید فیلتر ورودی را بررسی کرده و دیافراگم را تعویض کنید.
- عدم تثبیت فشار و نوسان عقربه گیج: فنر داخلی خاصیت ارتجاعی خود را از دست داده است یا نشیمنگاه شیر داخلی ساییده شده است.
- رگلاتور پروپرشنال به سیگنال پاسخ نمیدهد: شما باید ابتدا ولتاژ منبع تغذیه (معمولا 24 ولت DC) را با مولتیمتر بررسی کنید. در صورت صحت ولتاژ، کابلهای سیگنال و در نهایت برد الکترونیکی دستگاه باید توسط متخصص بررسی شوند.
معرفی خدمات ما در سیال کاران پارت
ما در مجموعه سیال کاران پارت، به عنوان همراه و شریک فنی شما در پروژههای اتوماسیون صنعتی، متعهد به ارائه برترین راهکارهای کنترل سیالات هستیم. ما به خوبی میدانیم که توقف خط تولید به دلیل خرابی یک قطعه نامرغوب، چه هزینههای سنگینی برای شما به همراه دارد. به همین دلیل، ما منحصراً تمرکز خود را بر روی تأمین قطعات اصلی، اورجینال و شناسنامهدار از برندهای رکسروت، پارکر و نورگرن قرار دادهایم.
وقتی شما از ما خرید میکنید، صرفاً یک قطعه فیزیکی دریافت نمیکنید؛ بلکه تخصص، مشاوره مهندسی پیش از خرید جهت انتخاب صحیح سایز و ظرفیت، ضمانت قطعی اصالت کالا، و خدمات پس از فروش پاسخگو را تجربه خواهید کرد. تیم مهندسی ما آماده است تا شما را در بهینهسازی مدارهای پنوماتیکی، کاهش مصرف انرژی و افزایش راندمان دستگاههایتان یاری کند.
