3. شیر کنترل جهت هیدرولیک چیست؟ راهنمای انتخاب و خرید
اگر در یک سیستم پنوماتیک یا هیدرولیک نیاز دارید شروع، توقف و جهت حرکت سیال را کنترل کنید، شیر کنترل جهت یکی از اصلیترین اجزای مدار شماست. این شیر تعیین میکند سیال از کدام مسیر حرکت کند و در نتیجه عملگرهایی مثل سیلندر یا موتور هیدرولیک به جلو، عقب یا در حالت توقف قرار بگیرند.
در سیال کاران پارت ما انواع شیر کنترل جهت صنعتی را برای کاربردهای مختلف تأمین میکنیم. در این صفحه توضیح دادهایم شیر کنترل جهت دقیقاً چیست، چگونه کار میکند و هنگام خرید باید به چه نکاتی توجه کنید تا بتوانید مدل مناسب سیستم خود را آگاهانه انتخاب کنید.
شیر کنترل جهت چیست و چه کاری انجام میدهد؟
شیر کنترل جهت (Directional Control Valve) قطعهای است که مسیر عبور سیال را در یک مدار تغییر میدهد. با تغییر وضعیت داخلی شیر، سیال میتواند به یک سمت عملگر هدایت شود، از مسیر خاصی عبور کند یا بهطور کامل متوقف شود.
به زبان ساده، این شیر مشخص میکند:
- سیال وارد کدام پورت شود
- از کدام مسیر خارج شود
- و در چه زمانی جریان قطع یا برقرار باشد
به همین دلیل بدون شیر کنترل جهت، کنترل حرکت تجهیزات صنعتی عملاً ممکن نیست.
نحوه عملکرد شیر کنترل جهت
در داخل شیر کنترل جهت، یک قطعه متحرک (معمولاً اسپول یا پاپت) قرار دارد که با جابهجا شدن آن، مسیرهای داخلی شیر باز یا بسته میشوند. این جابهجایی میتواند بهصورت دستی، مکانیکی، بادی یا الکتریکی انجام شود.
وقتی وضعیت شیر تغییر میکند، ارتباط بین پورتها نیز تغییر میکند. در نتیجه سیال یا به یک سمت سیلندر هدایت میشود، یا از آن خارج میشود، یا در حالت خنثی قرار میگیرد. این عملکرد پایهای باعث میشود حرکت رفت و برگشتی، توقف یا تغییر جهت حرکت در سیستم بهدرستی انجام شود.
مفهوم پورتها و موقعیتها در شیر کنترل جهت
برای انتخاب درست شیر کنترل جهت، باید با دو مفهوم اصلی آشنا باشید: تعداد پورتها و تعداد موقعیتها.
- پورتها مسیرهای ورودی و خروجی سیال هستند. هرچه تعداد پورتها بیشتر باشد، امکان کنترل مسیرهای بیشتری فراهم میشود. موقعیتها نیز تعداد حالتهایی هستند که شیر میتواند در آنها قرار بگیرد.
- برای مثال، یک شیر چهار پورت و سه موقعیت میتواند سیال را به دو سمت مختلف هدایت کند یا در حالت وسط، جریان را متوقف یا آزاد کند. انتخاب این مشخصات کاملاً به نوع عملگر و مدار شما بستگی دارد.
انواع شیر کنترل جهت از نظر ساختار داخلی
شیرهای کنترل جهت از نظر طراحی داخلی به چند دسته اصلی تقسیم میشوند که هرکدام ویژگیها و کاربرد خاص خود را دارند.
شیرهای اسپولی یا قرقرهای رایجترین نوع شیر کنترل جهت هستند. در این مدلها یک اسپول کشویی داخل بدنه حرکت میکند و مسیرهای سیال را باز و بسته میکند. این نوع شیر برای فشارهای کاری بالا و کاربردهای صنعتی بسیار مناسب است.
در مقابل، شیرهای پاپتی از یک نشیمنگاه و قطعه آببند استفاده میکنند و معمولاً نشتی بسیار کمی دارند. این نوع شیرها برای مدارهایی که آببندی اهمیت زیادی دارد، گزینه مناسبی هستند.
روشهای تحریک شیر کنترل جهت
نحوه جابهجایی وضعیت شیر یکی از نکات مهم در انتخاب آن است. شیرهای کنترل جهت میتوانند به روشهای مختلفی تحریک شوند.
در بسیاری از سیستمهای صنعتی از تحریک الکتریکی (سلونوئیدی) استفاده میشود تا شیر بهراحتی با PLC یا سیستم کنترل هماهنگ شود. در برخی کاربردها نیز تحریک دستی یا مکانیکی استفاده میشود، بهویژه در سیستمهای سادهتر یا شرایط خاص محیطی.
همچنین در مدارهای بزرگتر، تحریک پایلوتی (بادی یا هیدرولیکی) به کار میرود تا نیروی لازم برای جابهجایی شیرهای بزرگ تأمین شود.
کاربرد شیر کنترل جهت در صنایع
شیر کنترل جهت تقریباً در تمام سیستمهای هیدرولیک و پنوماتیک حضور دارد و نقش کلیدی در عملکرد تجهیزات ایفا میکند.
این شیرها در سیستمهای:
- ماشینآلات صنعتی و خطوط تولید
- تجهیزات هیدرولیک ثابت و متحرک
- سیستمهای پنوماتیک اتوماسیون
- دستگاههای پرس، بالابر و مکانیزمهای حرکتی
استفاده میشوند و بدون آنها کنترل دقیق حرکت امکانپذیر نیست.
هنگام خرید شیر کنترل جهت به چه نکاتی توجه کنید؟
برای انتخاب شیر کنترل جهت مناسب، باید مشخصات سیستم خود را بهدقت بررسی کنید. نوع سیال، فشار کاری، دبی مورد نیاز و نوع عملگر از عوامل تعیینکننده هستند.
همچنین باید بدانید شیر در چه شرایط محیطی نصب میشود و چه نوع کنترلی (دستی، برقی یا پایلوتی) برای سیستم شما مناسبتر است. انتخاب اشتباه میتواند باعث افت عملکرد، افزایش استهلاک یا حتی خرابی تجهیزات شود.
اگر در انتخاب مدل مناسب مطمئن نیستید، ما در سیال کاران پارت میتوانیم شما را بهصورت تخصصی راهنمایی کنیم تا دقیقاً همان شیری را انتخاب کنید که با مدار شما سازگار است.

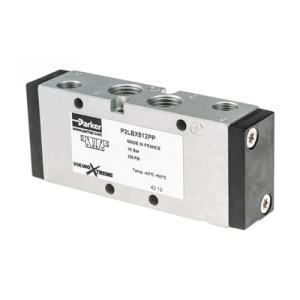

شیر کنترل جهت پارکر
یکی از برندهایی که ما ارائه میدهیم، شیر کنترل جهت برند پارکر است. این شیرها برای کاربردهای صنعتی سنگین طراحی شدهاند و به دلیل کیفیت ساخت بالا، عملکرد پایدار و تنوع مدل، در بسیاری از سیستمهای هیدرولیک استفاده میشوند. اگر به دنبال شیری هستید که بتواند فشار بالا، سیکل کاری مداوم و شرایط صنعتی سخت را تحمل کند، شیر کنترل جهت پارکر میتواند انتخاب مناسبی برای شما باشد.
شیر کنترل جهت رکسروت
دومین برندی که در سیال کاران پارت عرضه میکنیم، شیر کنترل جهت رکسروت است. این شیرها به دقت عملکرد، طول عمر بالا و سازگاری با سیستمهای اتوماسیون صنعتی شناخته میشوند. در بسیاری از مدارهای هیدرولیک و صنعتی که دقت و قابلیت اطمینان اهمیت دارد، شیر کنترل جهت رکسروت یکی از گزینههای اصلی محسوب میشود.
خدمات ما در سیال کاران پارت
ما در سیال کاران پارت فقط فروشنده قطعه نیستیم؛ بلکه تلاش میکنیم شما انتخاب درست داشته باشید. خدمات ما در زمینه شیر کنترل جهت شامل موارد زیر است:
- تأمین شیر کنترل جهت پارکر و رکسروت
- مشاوره تخصصی برای انتخاب مدل مناسب
- ارائه اطلاعات فنی و راهنمای کاربردی
- پشتیبانی برای استفاده در سیستمهای صنعتی
اگر برای انتخاب یا خرید شیر کنترل جهت نیاز به مشاوره دارید، میتوانید با ما در سیال کاران پارت در ارتباط باشید. کارشناسان ما آماده هستند تا بر اساس نیاز واقعی سیستم شما، بهترین پیشنهاد را ارائه دهند. با ما تماس بگیرید.
