راهنمای تخصصی انتخاب و خرید رگلاتور فشار صنعتی
در هر خط تولید صنعتی، آزمایشگاه یا سیستم اتوماسیون، یکی از متغیرهای کلیدی که نمیتوان آن را به شانس سپرد، فشار سیال است. نوسان فشار میتواند باعث کاهش دقت تجهیزات، افزایش مصرف انرژی، خطرات ایمنی و هزینههای تعمیرات غیرمنتظره شود.
رگلاتور فشار، با تثبیت فشار خروجی سیال، نقش حیاتی در عملکرد پایدار و ایمن سیستمهای صنعتی دارد. این دستگاه کوچک اما دقیق، تضمین میکند که حتی در صورت تغییر فشار یا دبی ورودی، تجهیزات شما با شرایط بهینه کار کنند و عملکرد خطوط تولید متوقف نشود.
در این راهنما، شما با عملکرد رگلاتورها، انواع صنعتی پنوماتیک و هیدرولیک، نکات انتخاب، اجزای داخلی و روشهای نگهداری آنها آشنا خواهید شد تا بتوانید تصمیمی آگاهانه برای خرید و نصب رگلاتور در پروژههای خود بگیرید.
رگلاتور فشار (Pressure Regulator) چیست و چگونه عمل میکند؟
در قلب بسیاری از سیستمهای صنعتی، از خطوط اتوماسیون گرفته تا واحدهای فرآیندی سنگین، یک متغیر وجود دارد که اگر کنترل نشود، کل سیستم را دچار اختلال میکند: فشار. رگلاتور فشار تجهیزی است که دقیقاً برای کنترل این متغیر طراحی شده و وظیفه آن، تبدیل یک فشار ورودی متغیر و معمولاً بالاتر، به یک فشار خروجی ثابت، پایدار و قابل تنظیم است.
برخلاف یک شیر ساده که فقط مسیر جریان را باز یا بسته میکند، رگلاتور فشار بهصورت پیوسته شرایط سیستم را «حس» میکند و حتی اگر فشار منبع یا دبی مصرف تغییر کند، فشار خروجی را در مقدار تنظیمشده نگه میدارد. این رفتار کنترلی باعث میشود عملکرد تجهیزات پاییندست قابل پیشبینی، ایمن و تکرارپذیر باشد.
مکانیزم عملکرد رگلاتور بر پایه تعادل نیروهاست. یک فنر تنظیم، نیروی مرجع را ایجاد میکند و در مقابل آن، فشار خروجی از طریق دیافراگم یا پیستون به سیستم بازخورد میدهد. هر زمان این تعادل بههم بخورد (مثلاً با افزایش مصرف یا تغییر فشار ورودی)، المان کنترلی داخلی مسیر عبور سیال را باز یا بسته میکند تا فشار خروجی دوباره به نقطه تنظیم بازگردد. همین ساختار ساده اما دقیق، رگلاتور را به یکی از حیاتیترین اجزای ابزار دقیق تبدیل کرده است.
انواع رگلاتور بر اساس نوع سیال
در فرآیندهای کنترل فشار، تطبیق نوع رگلاتور با ماهیت سیال گامی اساسی برای تضمین پایداری و ایمنی سیستم است. تفاوت رفتار سیالات تراکمپذیر مانند هوا و سیالات غیرتراکمپذیر مانند روغن، باعث شده رگلاتورهای پنوماتیک و هیدرولیک از نظر ساختار، بازه فشار و نحوه عملکرد تفاوتهای اساسی داشته باشند.
تفاوت رگلاتور پنوماتیک و هیدرولیک
اولین قدم در انتخاب رگلاتور مناسب، مشخصکردن نوع سیالی است که در سیستم شما جریان دارد. رگلاتورها از این نظر به دو دسته اصلی تقسیم میشوند:
رگلاتور پنوماتیک (کنترل هوای فشرده)
رگلاتورهای پنوماتیک برای تثبیت فشار هوای فشرده در سیستمهای اتوماسیون صنعتی، ابزار دقیق، خطوط مونتاژ و تجهیزات کنترلی استفاده میشوند. در این کاربردها، نوسان فشار میتواند باعث تغییر سرعت سیلندرها، خطای ابزار اندازهگیری یا کاهش کیفیت فرآیند شود.
این رگلاتورها معمولاً در کنار فیلتر و روغنزن، بهعنوان بخشی از واحد مراقبت پنوماتیک (FRL) نصب میشوند و نقش کلیدی در افزایش عمر تجهیزات پاییندست دارند.
ویژگی مهم رگلاتور پنوماتیک، پاسخ سریع به تغییرات دبی و حفظ فشار خروجی در محدودههای کاری نسبتاً پایین (معمولاً تا ۱۰ یا ۱۶ بار) است.
رگلاتور هیدرولیک (شیر فشارشکن)
در سیستمهای هیدرولیک، فشارها بسیار بالاتر هستند و انرژی سیال مستقیماً برای ایجاد نیرو استفاده میشود. رگلاتور هیدرولیک که در بازار بیشتر با عنوان شیر فشارشکن شناخته میشود، برای محدودکردن فشار و محافظت از پمپ، شیلنگها و عملگرها به کار میرود.
در این سیستمها، رگلاتور میتواند فشار را در مقادیر بسیار بالا (چند صد بار) کنترل کند و معمولاً بهصورت پایلوتدار یا پروپورشنال طراحی میشود تا دقت و پایداری لازم را فراهم کند.
انتخاب اشتباه بین این دو نوع، نهتنها باعث افت عملکرد میشود، بلکه میتواند به خرابی جدی تجهیزات منجر شود؛ به همین دلیل تفکیک دقیق نوع سیال، قدم اول تصمیمگیری است.
رگلاتور چگونه با وجود نوسان فشار و دبی، فشار را ثابت نگه میدارد؟
نکتهای که اغلب نادیده گرفته میشود این است که فشار در سیستمهای صنعتی هرگز ثابت نیست. با روشن و خاموش شدن مصرفکنندهها، تغییر بار، یا نوسان منبع، شرایط دائماً تغییر میکند. رگلاتور دقیقاً برای مدیریت همین شرایط طراحی شده است.
سه جزء اصلی در این فرآیند نقش دارند:
- المان بارگذاری (فنر یا فشار پایلوت) که مقدار فشار مطلوب را تعیین میکند
- المان حسگر (دیافراگم یا پیستون) که فشار واقعی خروجی را تشخیص میدهد
- المان کنترلی (پاپت یا نشیمنگاه شیر) که مسیر عبور سیال را تنظیم میکند
هر تغییری در فشار خروجی، تعادل بین این اجزا را بههم میزند و رگلاتور بلافاصله واکنش نشان میدهد. نتیجه این فرآیند، فشار خروجی پایدار حتی در شرایط کاری متغیر است؛ ویژگیای که در بسیاری از فرآیندهای صنعتی حیاتی محسوب میشود.
انواع رگلاتور از نظر تکنولوژی و ساختار عملکرد
رگلاتورها فقط از نظر سیال دستهبندی نمیشوند، بلکه از نظر ساختار کنترلی نیز تفاوتهای مهمی دارند:
- رگلاتور فنری (Spring Loaded): رایجترین نوع رگلاتور، با ساختار ساده، تنظیم دستی و هزینه نگهداری پایین. برای اکثر کاربردهای عمومی صنعتی مناسب است.
- رگلاتور پایلوتدار یا داملود (Pilot / Dome Loaded): در این مدلها، بهجای فنر، از فشار یک سیال کمکی برای کنترل استفاده میشود. این ساختار دقت بسیار بالاتری ایجاد میکند و امکان تنظیم از راه دور را فراهم میسازد.
- رگلاتور تکمرحلهای و دومرحلهای: رگلاتورهای دومرحلهای برای کاربردهایی استفاده میشوند که حتی تغییرات جزئی فشار هم قابل قبول نیست، مانند سیستمهای آزمایشگاهی یا فرآیندهای حساس.
انتخاب این موارد کاملاً به حساسیت فرآیند، بازه فشار و سطح دقت مورد نیاز شما بستگی دارد.
راهنمای گامبهگام انتخاب رگلاتور مناسب
برای اینکه انتخاب شما فقط «درست» نباشد، بلکه بهینه باشد، لازم است چند پارامتر کلیدی را بررسی کنید:
۱. بازه فشار کاری
رگلاتور باید طوری انتخاب شود که فشار کاری سیستم شما در میانه بازه تنظیم آن قرار بگیرد. کارکرد دائمی در ابتدای یا انتهای بازه، دقت را کاهش میدهد و باعث استهلاک سریعتر قطعات داخلی میشود.
۲. دبی (Flow Rate) و افت فشار
هر رگلاتور ظرفیت مشخصی برای عبور جریان دارد. اگر رگلاتور کوچکتر از نیاز واقعی سیستم انتخاب شود، افت فشار ایجاد میکند و مصرفکنندهها به فشار مطلوب نمیرسند. همیشه باید دبی واقعی سیستم، نه دبی اسمی تجهیزات، مبنای انتخاب باشد.
۳. رلیفدار یا بدون رلیف
- رگلاتورهای رلیفدار فشار اضافی خروجی را به محیط تخلیه میکنند و برای سیستمهای پنوماتیک عمومی ایمنتر هستند.
- رگلاتورهای غیر رلیفدار برای سیالات خطرناک، گرانقیمت یا محیطهای بسته استفاده میشوند که تخلیه به محیط مجاز نیست.
۴. متریال بدنه و اتصالات
شرایط محیطی، دما، رطوبت و نوع سیال تعیین میکند که بدنه آلومینیومی، برنجی یا استنلس استیل انتخاب شود. همچنین نوع رزوه (NPT یا BSP) و سایز اتصال باید دقیقاً با خط لوله همخوانی داشته باشد.
اجزای داخلی رگلاتور و تاثیر آنها بر دقت و عمر کاری
داخل یک رگلاتور صنعتی، قطعاتی وجود دارد که کیفیت آنها مستقیماً روی عملکرد بلندمدت تأثیر میگذارد. دیافراگم باید انعطافپذیر و مقاوم باشد، فنر نباید دچار خستگی مکانیکی شود و نشیمنگاه پاپت باید در برابر سایش مقاوم باشد.
کیفیت ساخت این اجزا تعیین میکند که آیا فشار خروجی بعد از ماهها کار مداوم ثابت میماند یا بهمرور دچار دریفت فشار میشود. به همین دلیل، بررسی مشخصات فنی و ساختار داخلی رگلاتور، به اندازه فشار و دبی اهمیت دارد.
عیبیابی و نگهداری رگلاتورهای فشار
بسیاری از مشکلات رگلاتور، قابل پیشگیری هستند اگر علت آنها شناخته شود:
- نشت هوا از قسمت تنظیم: معمولاً نشانه پارگی یا فرسودگی دیافراگم است.
- نوسان فشار خروجی: اغلب بهدلیل آلودگی و ذرات معلق روی نشیمنگاه شیر رخ میدهد.
- واکنش کند به تغییر مصرف: میتواند ناشی از انتخاب نادرست سایز یا افت فشار بیشازحد در ورودی باشد.
استفاده از فیلتر مناسب قبل از رگلاتور و بازبینی دورهای، نقش مهمی در افزایش طول عمر و حفظ دقت عملکرد دارد.
بررسی اجمالی برندهای موجود رگلاتور در سیال کاران پارت
ما در سیال کاران پارت رگلاتورهای صنعتی اورجینال را از برندهای معتبر جهانی ارائه میکنیم که هر یک استانداردهای خاص خود را دارند:

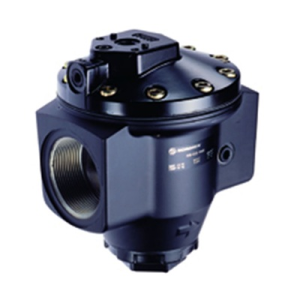

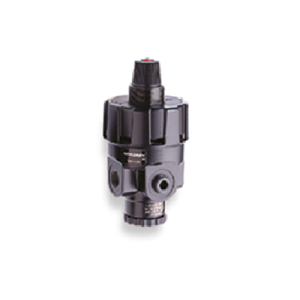

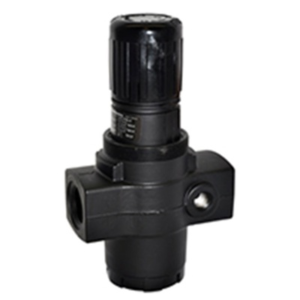

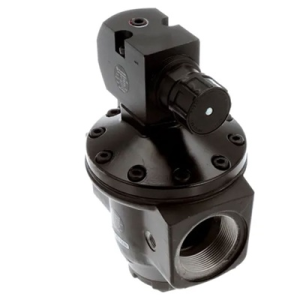

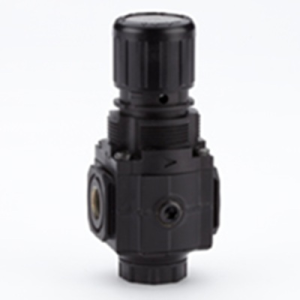

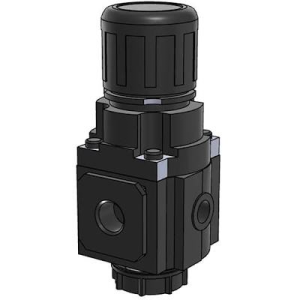

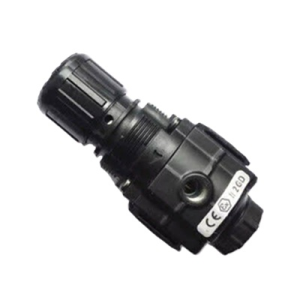

- رگلاتور نورگرن (Norgren): دقت بسیار بالا و طول عمر طولانی دیافراگمها، مناسب خطوط هوای فشرده حساس و واحدهای مراقبت پنوماتیک.
- رگلاتور رکسروت (Rexroth): تکنولوژی آلمانی، رگلاتورهای پروپورشنال و فشارشکن هیدرولیک با دقت بالا، مناسب صنایع سنگین.
- رگلاتور پارکر (Parker): تنوع محصولات بالا، تطابق با استانداردهای جهانی، مقاومت در برابر خوردگی و فشار، مناسب کاربردهای صنعتی پیچیده.
- در مجموعه سیال کاران پارت تمرکز ما فقط روی فروش یک قطعه نیست، بلکه روی تطبیق دقیق رگلاتور با شرایط واقعی پروژه شماست. ما با تأمین تخصصی تجهیزات ابزار دقیق هیدرولیک و پنوماتیک، این اطمینان را ایجاد میکنیم که تجهیز انتخابشده، از نظر فنی، ایمنی و دوام، پاسخگوی نیاز سیستم شما باشد.
برای دریافت مشاوره فنی، انتخاب رگلاتور مناسب و بررسی مشخصات دقیق هر مدل، میتوانید با ما در مجموعه سیال کاران پارت تماس بگیرید.
