راهنمای جامع انتخاب، تنظیم و خرید سوئیچ فشار (پرشر سوئیچ)؛ بررسی تخصصی عملکرد
در دنیای پیچیده سیستمهای هیدرولیک و پنوماتیک، ایمنی و کنترل دقیق فرآیندها حرف اول را میزند. تصور کنید یک سیستم پرقدرت هیدرولیک بدون هیچگونه نظارتی بر فشار سیال مشغول به کار باشد؛ افزایش ناگهانی فشار میتواند منجر به حوادث جبرانناپذیری مانند ترکیدگی لولهها، خرابی پمپهای گرانقیمت و یا توقف کامل خط تولید شود. در اینجا است که سوئیچ فشار یا همان پرشر سوئیچ (Pressure Switch) به عنوان “نگهبان هوشمند” وارد عمل میشود. این قطعه حیاتی، وظیفه دارد تا با پایش مداوم فشار، در لحظات بحرانی فرمان قطع یا وصل جریان را صادر کند و سلامت سیستم را تضمین نماید. انتخاب صحیح این قطعه، نه تنها طول عمر تجهیزات شما را افزایش میدهد، بلکه هزینههای تعمیر و نگهداری را به شدت کاهش میدهد.
ما در مجموعه سیال کاران پارت، بارها شاهد بودهایم که چگونه یک انتخاب اشتباه در خرید سوئیچ فشار، چالشهای بزرگی را برای مهندسین ایجاد کرده است. به همین دلیل تصمیم گرفتیم تجربیات فنی چندین ساله خود را در قالب این مقاله در اختیار شما قرار دهیم. در این راهنما، از مفاهیم پایه تا نکات تخصصی تنظیم و انتخاب پرشر سوئیچ را بررسی خواهیم کرد تا شما بتوانید با اطمینان کامل و دانش فنی بالا، بهترین گزینه را برای سیستم خود انتخاب کنید.
سوئیچ فشار (Pressure Switch) چیست و چگونه کار میکند؟
سوئیچ فشار یک تجهیز الکترومکانیکی دقیق است که تغییرات فشار در یک محیط (مایع یا گاز) را تشخیص داده و در یک نقطه از پیش تعیین شده، یک مدار الکتریکی را قطع یا وصل میکند. برخلاف گیجهای فشار که صرفاً مقدار فشار را به اپراتور نمایش میدهند و یا ترانسمیترها که فشار را به سیگنال آنالوگ تبدیل میکنند، پرشر سوئیچ یک “عملگر” است. این دستگاه به طور مستقیم با سیستم کنترلی در ارتباط است و میتواند پمپ را خاموش کند، آلارم خطر را فعال سازد و یا شیری را باز و بسته نماید.
مکانیزم عملکرد داخلی سوئیچ فشار بر پایه تقابل دو نیرو استوار است: نیروی فشار سیال و نیروی مقاوم فنر. زمانی که سیال (روغن هیدرولیک، هوا یا آب) وارد پورت ورودی سوئیچ میشود، به سنسور داخلی (که میتواند دیافراگم، پیستون یا بیلوز باشد) فشار وارد میکند. این فشار سعی دارد سنسور را به سمت بالا حرکت دهد. در مقابل، یک فنر قابل تنظیم وجود دارد که با نیرویی مشخص (که توسط شما تنظیم شده است) مانع از حرکت سنسور میشود. لحظهای که فشار سیال بر نیروی مقاومت فنر غلبه کند، سنسور حرکت کرده و شفت متصل به آن، کنتاکت الکتریکی (میکروسوئیچ) را فعال میکند. درک این مکانیزم ساده اما دقیق، کلید اصلی در تنظیم و عیبیابی این تجهیزات است.
انواع پرشر سوئیچ بر اساس مکانیزم عملکرد
شناخت انواع سوئیچهای فشار برای انتخاب صحیح بسیار حیاتی است، زیرا هر مکانیزم برای شرایط خاصی طراحی شده است. به طور کلی پرشر سوئیچها بر اساس نوع سنسور به دستههای زیر تقسیم میشوند:
۱. سوئیچهای فشار دیافراگمی (Diaphragm Switches)
این مدلها از یک غشای انعطافپذیر (دیافراگم) فلزی یا پلاستیکی استفاده میکنند. سوئیچهای دیافراگمی برای فشارهای پایین تا متوسط و همچنین کاربردهایی که نیاز به حساسیت و دقت بالا دارند، ایدهآل هستند. به دلیل سطح تماس بیشتر دیافراگم با سیال، این سوئیچها حتی به تغییرات اندک فشار نیز واکنش نشان میدهند. معمولاً در سیستمهای پنوماتیک و برخی مدارهای هیدرولیک فشار پایین از این مدل استفاده میشود.
۲. سوئیچهای فشار پیستونی (Piston Switches)
زمانی که صحبت از فشارهای بالا و شوکهای ناگهانی در سیستمهای هیدرولیک میشود، سوئیچهای پیستونی بهترین گزینه هستند. در این مدل، یک پیستون استیل درون یک سیلندر آببندی شده حرکت میکند. این ساختار مقاومت بسیار بالایی در برابر ضربات قوچ (Water Hammer) و نوسانات شدید فشار دارد. اگرچه حساسیت آنها نسبت به مدلهای دیافراگمی کمتر است، اما طول عمر و دوام آنها در محیطهای خشن صنعتی بینظیر است.
۳. سوئیچهای فشار دیجیتال (Digital Pressure Switches)
نسل جدید پرشر سوئیچها که علاوه بر سوئیچینگ، دارای نمایشگر دیجیتال برای خواندن فشار لحظهای هستند. این تجهیزات فاقد قطعات متحرک مکانیکی بوده و از سنسورهای الکترونیکی استفاده میکنند. دقت بسیار بالا، قابلیت برنامهریزی آسان نقطه تنظیم و هیسترزیس، و عدم فرسایش مکانیکی از مزایای اصلی آنهاست. این مدلها معمولاً در سیستمهای اتوماسیون پیشرفته و ابزار دقیق استفاده میشوند.
تفاوت کلیدی سوئیچ فشار هیدرولیک و پنوماتیک
یکی از سوالات پرتکرار کاربران، تفاوت بین پرشر سوئیچ هیدرولیک و پرشر سوئیچ پنوماتیک است. اگرچه اصول کاری هر دو یکسان است، اما در جزئیات ساختاری تفاوتهای مهمی دارند که نادیده گرفتن آنها میتواند خطرناک باشد:
- محدوده فشار: سیستمهای پنوماتیک (هوای فشرده) معمولاً در فشارهای پایین (نهایتاً ۱۰ تا ۱۶ بار) کار میکنند، در حالی که سیستمهای هیدرولیک (روغن) فشارهایی بسیار بالاتر (از ۶۰ بار تا ۶۰۰ بار و بیشتر) دارند. بنابراین بدنه و مکانیزم سوئیچ هیدرولیک باید بسیار مقاومتر و ضخیمتر باشد.
- نوع سیال و آببندی: اورینگها و دیافراگمهای استفاده شده در سوئیچ هیدرولیک باید در برابر خوردگی شیمیایی روغنهای صنعتی مقاوم باشند (معمولاً از جنس وایتون یا NBR). در مقابل، سوئیچهای پنوماتیک باید با رطوبت موجود در هوا سازگار باشند.
- تحمل ضربه: در سیستمهای هیدرولیک، به دلیل تراکمناپذیری روغن، شوکهای فشاری شدیدی ایجاد میشود. سوئیچهای هیدرولیک اغلب پیستونی هستند تا این شوکها را تحمل کنند، اما سوئیچهای پنوماتیک اغلب دیافراگمی طراحی میشوند.
اصطلاحات تخصصی که قبل از خرید باید بدانید
برای خرید سوئیچ فشار و گفتگو با کارشناسان فنی، آشنایی با چند اصطلاح کلیدی ضروری است. این مفاهیم مستقیماً بر عملکرد سیستم شما تأثیر میگذارند:
- نقطه تنظیم (Set Point): فشاری است که شما میخواهید سوئیچ در آن عمل کند (مدار را قطع یا وصل کند).
- هیسترزیس (Hysteresis) یا Deadband: این مفهوم بسیار مهم، به فاصله فشار بین نقطه “وصل شدن” و “قطع شدن” سوئیچ اشاره دارد. فرض کنید سوئیچ را روی ۱۰ بار تنظیم کردهاید تا پمپ را خاموش کند. اگر به محض رسیدن فشار به ۹.۹ بار، پمپ دوباره روشن شود، پمپ مدام روشن و خاموش شده و میسوزد. هیسترزیس باعث میشود پمپ در ۱۰ بار خاموش شود، اما تا زمانی که فشار به مثلاً ۸ بار نرسیده، دوباره روشن نشود. این فاصله ۲ باری، همان هیسترزیس است که از نوسان (Chattering) جلوگیری میکند.
- تکرارپذیری (Repeatability): توانایی سوئیچ در عمل کردن دقیق در همان نقطه تنظیم شده طی سیکلهای متوالی. سوئیچهای باکیفیت مانند برند نورگرن، تکرارپذیری بسیار بالایی دارند (مثلاً ) که برای فرآیندهای حساس حیاتی است.
- کنتاکت باز (NO) و بسته (NC): کنتاکت Normally Open در حالت عادی باز است و جریان را عبور نمیدهد و با رسیدن به فشار تنظیم شده، بسته میشود. کنتاکت Normally Closed برعکس عمل میکند. بسیاری از سوئیچها دارای کنتاکتهای SPDT هستند که هر دو حالت را در اختیار شما قرار میدهند.
راهنمای گامبهگام انتخاب سوئیچ فشار مناسب
برای اینکه بهترین پرشر سوئیچ را برای سیستم خود انتخاب کنید، پیشنهاد میکنیم چکلیست زیر را دنبال کنید. کارشناسان ما در سیال کاران پارت نیز آمادهاند تا در این مسیر به شما مشاوره دهند:
- نوع سیال را مشخص کنید: آیا سیال شما روغن هیدرولیک است، هوای فشرده، آب یا گازهای خورنده؟ جنس بدنه و دیافراگم باید با سیال سازگار باشد.
- بازه فشار کاری: فشار نرمال سیستم چقدر است و حداکثر فشاری که ممکن است ایجاد شود (Proof Pressure) چقدر است؟ سوئیچ باید بتواند فشارهای فراتر از نقطه تنظیم را بدون خرابی تحمل کند.
- محیط نصب: آیا محیط دارای گرد و غبار یا رطوبت زیاد است؟ در این صورت به درجه حفاظت بالا (مانند IP65 یا IP67) نیاز دارید. اگر محیط انفجاری است (مانند پالایشگاهها)، باید از مدلهای ضد انفجار (ATEX) استفاده کنید.
- نوع اتصال الکتریکی و مکانیکی: سایز رزوه (مثلاً یا ) و نوع کانکتور برق (سوکت DIN یا کابل دار) باید با سیستم شما همخوانی داشته باشد.
نحوه تنظیم و کالیبراسیون سوئیچ فشار
بسیاری از کاربران پس از خرید، در تنظیم دقیق سوئیچ دچار مشکل میشوند. تنظیم صحیح سوئیچ فشار معمولاً از طریق یک پیچ تنظیم که روی بدنه یا زیر درپوش قرار دارد انجام میشود. با سفت کردن این پیچ، نیروی فنر افزایش یافته و نقطه تنظیم (Set Point) بالا میرود (فشار بیشتری برای فعال شدن سوئیچ لازم است). با شل کردن پیچ، نقطه تنظیم پایین میآید.
نکات ایمنی در تنظیم:
- همیشه تنظیم را با استفاده از یک گیج فشار یا مانومتر دقیق و کالیبره شده انجام دهید. هرگز به صورت چشمی یا تقریبی تنظیم نکنید.
- تنظیمات را ترجیحاً در یک میز تست (Test Bench) انجام دهید و سپس سوئیچ را روی سیستم اصلی نصب کنید.
- اگر سوئیچ دارای پیچ تنظیم جداگانه برای هیسترزیس است، ابتدا نقطه تنظیم اصلی را فیکس کنید و سپس دیفرانسیل (فاصله قطع و وصل) را تنظیم نمایید.

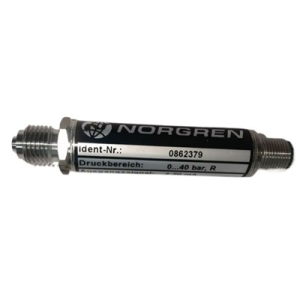

سوئیچ فشار برند نورگرن (Norgren)
در بازاری که مملو از برندهای مختلف است، چرا ما برندهای معتبر اروپایی مانند نورگرن را پیشنهاد میکنیم؟ پاسخ در قابلیت اطمینان این برند است. سوئیچهای فشاری که ما تامین میکنیم، دارای عمر کاری بسیار طولانی (میلیونها سیکل) هستند. متریال استفاده شده در کنتاکتهای الکتریکی آنها از خالزدن و چسبیدن کنتاکتها جلوگیری میکند. همچنین، دقت تکرارپذیری در این محصولات بسیار بالاست؛ به این معنی که اگر سوئیچ را روی ۵۰ بار تنظیم کنید، چه امروز و چه یک سال دیگر، دقیقاً در همین فشار عمل خواهد کرد. این ثبات عملکرد، همان چیزی است که صنایع حساس به آن نیاز دارند.
عیبیابی و مشکلات رایج در پرشر سوئیچها
| مشکل مشاهده شده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| سوئیچ عمل نمیکند | خرابی میکروسوئیچ داخلی یا پارگی دیافراگم | تست با اهممتر و تعویض سوئیچ در صورت خرابی |
| نشت سیال از بدنه | خرابی اورینگها یا ترک خوردگی دیافراگم | بررسی سازگاری شیمیایی سیال و تعویض قطعه |
| عملکرد ناپایدار (قطع و وصل سریع) | تنظیم نامناسب هیسترزیس یا نوسان فشار سیستم | افزایش مقدار هیسترزیس یا نصب دمپر (Snubber) در ورودی |
| عدم دقت در نقطه تنظیم | خستگی فنر یا کالیبره نبودن | تنظیم مجدد با گیج فشار دقیق |
