راهنمای جامع انتخاب و خرید شیر دیافراگمی پنوماتیک
دیافراگمی پنوماتیک به دلیل طراحی بهداشتی، آببندی بینظیر و سرعت عملکرد بالا، نقش کلیدی در کنترل جریان سیالات حساس، خورنده و فوقتمیز ایفا میکنند. انتخاب یک شیر دیافراگمی نامناسب برای خطوط داروسازی، صنایع غذایی یا تصفیه آب میتواند منجر به نشتی، آلودگی محصول نهایی و توقفهای پرهزینه تعمیراتی شود. در این راهنمای تخصصی از مجموعه سیال کاران پارت، ما قصد داریم تمام پارامترهای حیاتی پیش از خرید این نوع شیر را با شما مرور کنیم. اگر به دنبال تضمین سلامت سیال عبوری و اطمینان از طول عمر اتصالات خطوط فرآیندی خود هستید، این مطلب را با دقت مطالعه فرمایید.
شیر دیافراگمی پنوماتیک چیست و طراحی آن چه ویژگی متفاوتی دارد؟
در ساختار یک شیر دیافراگمی پنوماتیک، برخلاف شیرهای ساچمهای یا سماوری، سیال درون لوله هرگز با قطعات مکانیکی متحرک یا آببند گلند (Gland Seal) تماس پیدا نمیکند. عمل قطع و وصل جریان توسط یک غشای الاستومری (دیافراگم) انجام میشود که با فشار هوای فشرده (پنوماتیک) به سمت پایین رانده شده و مسیر عبور سیال را بر روی یک سوپاپ (Weir) مسدود میکند. این جداسازی کامل محفظه سیال از محرکه پنوماتیکی، این شیرها را به تنها گزینه ایمن و بهداشتی برای انتقال اسیدهای ضعیف، آب مقطر تزریقی (WFI) و مواد غذایی حساس تبدیل کرده است. در واقع قلب تپنده این شیر همان دیافراگم لاستیکی یا تفلونی است.
تفاوت عملکردی شیر دیافراگمی سوپاپی (Weir Type) با مسیر مستقیم (Straight Through)
یکی از اولین و مهمترین تصمیماتی که شما به عنوان خریدار باید بگیرید، انتخاب بین دو هندسه داخلی متفاوت شیر دیافراگمی یعنی نوع سددار و مسیر مستقیم است. در مدل سددار که رایجتر و مقرونبهصرفهتر است، یک برآمدگی در مرکز بدنه شیر وجود دارد که دیافراگم بر روی آن فشرده میشود. این طراحی برای سیالات کاملاً تمیز و همگن عالی است اما برای سیالات حاوی ذرات جامد یا لجن مناسب نیست. در مقابل، شیر دیافراگمی مسیر مستقیم (Full Bore) دارای کف کاملاً صاف بوده و هیچ مانعی در برابر جریان ایجاد نمیکند، از این رو برای دوغابها، پسابهای دارای ذرات معلق و موادی که نیاز به تخلیه کامل دارند، گزینه ایدهآلی است.
شناخت جنس دیافراگم؛ نکته طلایی مقاومت شیمیایی و طول عمر شیر
اگر بگوییم ۹۰ درصد خرابیهای زودهنگام در شیرهای دیافراگمی به انتخاب نادرست جنس دیافراگم مربوط میشود، اغراق نکردهایم. شما باید پیش از سفارش، برگه اطلاعات ایمنی ماده (MSDS) سیال خود را بررسی کنید. دیافراگمهای EPDM مقاومت بسیار بالایی در برابر آب داغ و بخار (CIP/SIP) دارند و برای صنایع لبنی و دارویی ایدهآل هستند. دیافراگمهای PTFE (تفلون) با روکش EPDM برای اسیدها و حلالهای قوی خورنده انتخاب میشوند اما انعطافپذیری کمتری داشته و به فشار هوای بیشتری برای بستهشدن نیاز دارند. ما در سیال کاران پارت به شما کمک میکنیم تا متناسب با دمای کاری و غلظت مواد شیمیایی، بهترین دیافراگم را از میان محصولات پارکر و بورکرت برگزینید.
اهمیت جنس بدنه شیر (Body Material) در فرآیندهای صنعتی
پس از انتخاب جنس دیافراگم، نوبت به انتخاب جنس بدنه یا همان پوسته بیرونی شیر میرسد که مستقیماً با سیال در تماس است. رایجترین گزینهها در صنایع غذایی و دارویی، استنلس استیل 316L با پرداخت سطحی دقیق (معمولاً Ra<0.8µm) است که از چسبیدن باکتریها جلوگیری میکند. در کاربردهای شیمیایی فوقالعاده خورنده مانند کلر مرطوب یا اسید سولفوریک غلیظ، بدنههای روکشدار شده با PFA یا PVDF توصیه میشوند. همچنین برای خطوط آب و فاضلاب عمومی که مسائل بهداشتی در اولویت نیست، بدنههای چدن داکتیل با پوشش اپوکسی (Rilsan) گزینهای اقتصادی و مقاوم محسوب میشود. تطابق جنس بدنه با فشار نامی (PN10/PN16) نیز نکتهای حیاتی است.

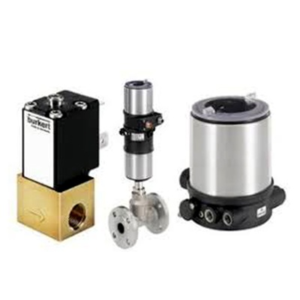

عملگر پنوماتیک (اکچویتور) در شیر دیافراگمی پنوماتیک پارکر و بورکرت چه مزیتی دارد؟
عملگر پنوماتیک (Actuator) موتوری است که فرمان برق شما را به حرکت مکانیکی دیافراگم تبدیل میکند. در شیرهای ارائهشده توسط سیال کاران پارت از برندهای پارکر و بورکرت، شما با نسل جدیدی از عملگرهای کامپوزیتی و استنلس استیل روبرو هستید. تفاوت اصلی در طراحی سیستم برگشت فنر (Spring Return) و مصرف بهینه هوای فشرده است. مدلهای Normally Closed (NC) در غیاب فشار هوا، شیر را بسته نگه میدارند که یک ویژگی ایمنی ذاتی برای جلوگیری از ریزش مواد خطرناک است. از سوی دیگر، مدلهای Double Acting نیازمند فشار هوا هم برای باز شدن و هم بسته شدن هستند که دقت کنترلی بالاتری را در موقعیتهای میانی فراهم میکنند.
چگونه سایز مناسب شیر دیافراگمی را بر اساس دبی (Flow Rate) محاسبه کنیم؟
انتخاب سایز شیر صرفاً بر اساس قطر لولهکشی موجود یک روش غیرعلمی و پرهزینه است. شما باید ضریب جریان یا مقدار Kv/Cv شیر را در نظر بگیرید. شیرهای دیافراگمی سددار معمولاً به دلیل وجود مانع در مسیر، Kv پایینتری نسبت به شیرهای توپی یا پروانهای دارند. اگر برای سیالات ویسکوز (مانند عسل یا رنگ) شیر را انتخاب میکنید، برای جلوگیری از افت فشار شدید، معمولاً باید یک سایز بزرگتر از قطر لوله انتخاب کنید. ما در سیال کاران پارت با در اختیار داشتن جداول فنی و نرمافزار محاسباتی برند بورکرت، به شما در انتخاب سایزی که نه خفگی ایجاد کند و نه کاویتاسیون، مشاوره دقیق خواهیم داد.
نشانههای هشداردهنده خرابی دیافراگم داخلی شیر پنوماتیک
دانستن علائم خرابی دیافراگم به شما کمک میکند تا پیش از نشت کامل مواد خطرناک به محیط یا آسیب به سیلندر پنوماتیک، اقدام به سرویس قطعه کنید. اولین و بارزترین نشانه، نشت مداوم و قطرهقطره سیال از زیر بدنه عملگر یا سوراخ تخلیه میانی شیر است که نشاندهنده پارگی غشاء است. دومین نشانه، عدم بستهشدن کامل شیر علیرغم وجود فشار هوای کافی است که ناشی از سایش یا رسوبگرفتگی روی نشیمنگاه سد داخلی میباشد. همچنین اگر در مدار تخلیه هوای عملگر، رطوبت یا بوی مواد شیمیایی حس کردید، فوراً شیر را از سرویس خارج کنید، چرا که دیافراگم آسیب دیده و سیال در حال نفوذ به بخش پنوماتیک است.
سیال کاران پارت؛ تأمینکننده تخصصی شیرهای پارکر و بورکرت
شما در پروژههای حساس صنایع دارویی، غذایی و شیمیایی به دنبال قطعهای با ضمانت اصالت و قابلیت رهگیری (Traceability) هستید. ما در سیال کاران پارت با تمرکز ویژه بر روی دو برند مطرح جهانی یعنی پارکر (آمریکا) و بورکرت (آلمان)، این خیال را از بابت کیفیت و استاندارد ساخت برای شما آسوده میکنیم. موجودی انبار ما شامل شیرهای دیافراگمی از سایز DN15 تا DN100 در انواع بدنه استیل ۳۱۶ و چدن اپوکسی میباشد. تفاوت ما با سایر فروشندگان در این است که پیش از فروش، پارامترهای فرآیندی شما (دما، فشار سیال و سیکل کاری) را تحلیل کرده و سپس شیر مناسب با طول عمر بهینه را پیشنهاد میدهیم.
مراحل نصب و راهاندازی اصولی شیر دیافراگمی پنوماتیک
پس از دریافت شیر از مجموعه سیال کاران پارت، برای جلوگیری از آسیب به دیافراگم نو، باید نکاتی را در زمان نصب رعایت کنید. ابتدا مطمئن شوید که خط لوله عاری از هرگونه جوشکاری پلیسه یا براده فلزی است، زیرا کوچکترین ذره سخت میتواند لبه تفلونی دیافراگم را پاره کند. شیر را در جهتی نصب کنید که در صورت پارگی احتمالی، سیال نشتیافته به سمت اپراتور یا تجهیزات برقی پاشیده نشود. اتصالات پنوماتیک باید مجهز به واحد مراقبت هوا (فیلتر رگلاتور) باشند تا رطوبت و ذرات موجود در هوای فشرده باعث پوسیدگی زودهنگام سیل و فنر عملگر نشوند.
معرفی خدمات تخصصی سیال کاران پارت
انتخاب یک شیر دیافراگمی پنوماتیک با استانداردهای بهداشتی و صنعتی، دیگر یک فرآیند پیچیده و زمانبر نخواهد بود اگر منبع درستی برای خرید و مشاوره داشته باشید. چه برای تعویض یک شیر فرسوده در خطوط Clean-in-Place (CIP) و چه برای تجهیز یک پروژه جدید تصفیهخانه، ما در سیال کاران پارت آماده ارائه راهحلهای فنی بر مبنای محصولات پارکر و بورکرت هستیم. تیم مهندسی ما با بررسی مشخصات سیال شما، مناسبترین ترکیب بدنه و دیافراگم را تضمین میکند. برای استعلام قیمت و موجودی انواع شیر دیافراگمی پنوماتیک، با کارشناسان فروش ما تماس بگیرید.
