راهنمای تخصصی انتخاب و خرید گیج فشار ویکا (WIKA Pressure Gauge)
در بسیاری از سیستمهای صنعتی، دانستن فشار دقیق سیالات یک موضوع حیاتی است. اگر فشار در یک سیستم هیدرولیک، پنوماتیک یا فرایندی از محدوده استاندارد خارج شود، ممکن است باعث آسیب به تجهیزات، توقف خط تولید یا حتی بروز خطرات ایمنی شود. به همین دلیل استفاده از ابزار دقیق قابل اعتماد برای اندازهگیری فشار اهمیت زیادی دارد.
گیج فشار ویکا (WIKA Pressure Gauge) یکی از شناختهشدهترین و دقیقترین ابزارهای اندازهگیری فشار در جهان است که در صنایع مختلف برای اندازهگیری فشار گازها و مایعات مورد استفاده قرار میگیرد. شرکت WIKA از سال 1946 تاکنون یکی از رهبران جهانی در حوزه ابزار دقیق بوده و محصولات آن به دلیل دقت بالا، دوام صنعتی و تنوع گسترده در بسیاری از صنایع مورد استفاده قرار میگیرند.
اگر قصد خرید گیج فشار دارید، مهم است بدانید که این تجهیزات دقیقاً چه کاری انجام میدهند، چه انواعی دارند و کدام مدل برای شرایط کاری شما مناسبتر است. در این صفحه تلاش کردهایم به صورت کامل توضیح دهیم گیج فشار ویکا چیست، چگونه کار میکند، چه مدلهایی دارد و هنگام انتخاب آن باید به چه نکاتی توجه کنید.
گیج فشار چیست و چرا در سیستمهای صنعتی استفاده میشود؟
گیج فشار یا Pressure Gauge ابزاری است که برای اندازهگیری فشار سیالات در یک سیستم استفاده میشود. سیال میتواند گاز، هوا، بخار یا مایع باشد. این ابزار فشار را اندازهگیری کرده و آن را به صورت نمایش عقربهای یا دیجیتال نشان میدهد.
در بسیاری از تجهیزات صنعتی، فشار سیال باید در محدوده مشخصی باقی بماند. اگر فشار بیش از حد بالا یا پایین باشد، عملکرد سیستم دچار مشکل میشود. برای مثال:
- در سیستمهای هیدرولیک افزایش فشار میتواند به پمپ و شیرها آسیب وارد کند
- در خطوط بخار فشار بیش از حد میتواند باعث خطرات ایمنی شود
- در تجهیزات فرآیندی فشار نامناسب میتواند کیفیت محصول را کاهش دهد
بنابراین با استفاده از گیج فشار میتوانید وضعیت لحظهای فشار سیستم را مشاهده کنید و در صورت بروز مشکل سریعاً اقدام لازم را انجام دهید.
انواع فشار قابل اندازهگیری با گیجهای ویکا
گیجهای فشار ویکا میتوانند انواع مختلف فشار را اندازهگیری کنند. بسته به نوع سیستم و شرایط کاری، ممکن است نیاز داشته باشید یکی از این انواع فشار را اندازهگیری کنید.
در بسیاری از سیستمهای صنعتی، فشار نسبت به فشار محیط اندازهگیری میشود که به آن فشار گیج (Gauge Pressure) گفته میشود. اما در برخی کاربردها نیاز است فشار مطلق یا اختلاف فشار نیز اندازهگیری شود.
گیجهای فشار ویکا میتوانند برای اندازهگیری فشار مثبت، فشار خلأ (Vacuum) و اختلاف فشار (Differential Pressure) مورد استفاده قرار بگیرند. این ویژگی باعث شده است که این ابزارها در طیف بسیار گستردهای از کاربردهای صنعتی مورد استفاده قرار گیرند.
مکانیزم عملکرد گیج فشار ویکا
در گیجهای فشار مکانیکی، فشار سیال باعث تغییر شکل یک عنصر فلزی در داخل گیج میشود. این تغییر شکل از طریق یک مکانیزم مکانیکی به عقربه منتقل شده و مقدار فشار روی صفحه نمایش داده میشود.
ویکا برای اندازهگیری فشار از چند فناوری مختلف استفاده میکند که هر کدام برای شرایط خاصی مناسب هستند.
مکانیزم بوردون (Bourdon Tube) یکی از رایجترین روشهای اندازهگیری فشار است. در این روش از یک لوله فلزی خمیده استفاده میشود که با افزایش فشار تمایل دارد صاف شود. این حرکت بسیار کوچک به وسیله یک مکانیزم چرخدنده به عقربه منتقل میشود و مقدار فشار روی صفحه نمایش داده میشود. این نوع گیج برای فشارهای متوسط و بالا بسیار مناسب است.
در شرایطی که فشار بسیار پایین باشد، از مکانیزم کپسولی (Capsule Element) استفاده میشود. در این طراحی از دو دیافراگم فلزی نازک استفاده میشود که به هم متصل هستند. با تغییر فشار، این کپسول تغییر شکل داده و مقدار فشار اندازهگیری میشود.
در کاربردهایی که سیال ویسکوز، خورنده یا دارای ذرات جامد است، معمولاً از مکانیزم دیافراگمی (Diaphragm Pressure Gauge) استفاده میشود. در این مدل یک دیافراگم فلزی تحت فشار سیال تغییر شکل میدهد و این تغییر شکل به عقربه منتقل میشود. این نوع گیجها معمولاً در صنایع فرآیندی مانند شیمیایی و غذایی استفاده میشوند.
محدوده اندازهگیری گیجهای فشار ویکا
یکی از ویژگیهای مهم محصولات ویکا، گستردگی محدوده اندازهگیری آنها است. این گیجها میتوانند فشارهای بسیار کم تا فشارهای بسیار بالا را اندازهگیری کنند.
در برخی مدلها، محدوده اندازهگیری از حدود 0.5 میلیبار شروع میشود که برای کاربردهای بسیار حساس مناسب است. در طرف دیگر، برخی گیجهای صنعتی میتوانند فشارهایی تا حدود 6000 بار را اندازهگیری کنند که در سیستمهای هیدرولیک بسیار پرقدرت استفاده میشود. این تنوع باعث میشود تقریباً برای هر سیستم صنعتی بتوان یک گیج مناسب از برند WIKA انتخاب کرد.

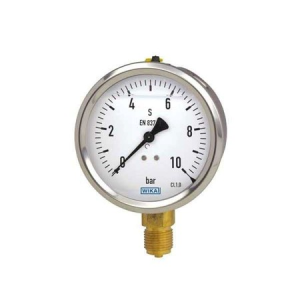

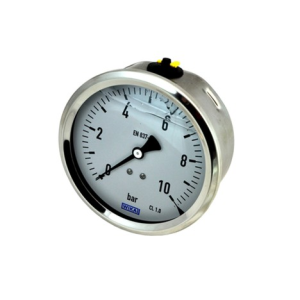

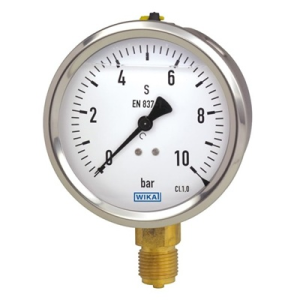

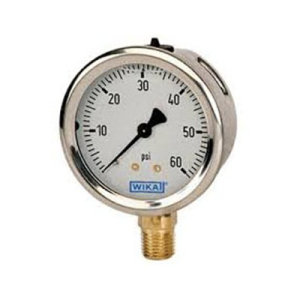

گیج فشار روغنی ویکا (Liquid Filled)
در بسیاری از محیطهای صنعتی، تجهیزات در معرض لرزش، ضربه یا نوسانات شدید فشار قرار دارند. این شرایط میتواند باعث لرزش عقربه گیج و کاهش دقت اندازهگیری شود.
برای حل این مشکل، برخی از گیجهای فشار ویکا به صورت روغنی (Liquid Filled) طراحی شدهاند. در این مدلها داخل بدنه گیج با مایعی مانند گلیسیرین یا سیلیکون پر میشود.
این مایع باعث میشود لرزش عقربه کاهش پیدا کند و قطعات داخلی در برابر شوکهای مکانیکی محافظت شوند. در نتیجه عمر گیج افزایش پیدا میکند و خواندن مقدار فشار نیز آسانتر میشود.
متریال و ساختار بدنه گیجهای ویکا
گیجهای فشار ویکا در مدلهای مختلف با مواد گوناگون تولید میشوند تا بتوانند در شرایط محیطی مختلف مورد استفاده قرار بگیرند.
در بسیاری از کاربردهای عمومی از گیجهایی با قطعات داخلی آلیاژ برنج یا مس استفاده میشود. اما در صنایع سنگین و محیطهای خورنده معمولاً از گیجهایی با قطعات استنلس استیل 304 یا 316L استفاده میشود.
بدنه این گیجها نیز میتواند از استیل ضدزنگ یا پلاستیک صنعتی مقاوم ساخته شده باشد. انتخاب جنس مناسب به شرایط محیطی مانند دما، رطوبت، خوردگی و نوع سیال بستگی دارد.
مدلهای پرکاربرد گیج فشار ویکا
ویکا مدلهای بسیار متنوعی از گیجهای فشار تولید میکند که هر کدام برای کاربرد خاصی طراحی شدهاند. برخی از مدلهای شناختهشده این برند در صنایع مختلف استفاده گستردهای دارند.
مدل 213.53 یکی از محبوبترین گیجهای فشار ویکا است که معمولاً در سیستمهای هیدرولیک استفاده میشود. این گیج دارای پرشدگی گلیسیرین است و برای محیطهایی با لرزش بالا مناسب است.
مدل 233.50 یک گیج تمام استیل و روغنی است که برای صنایع فرآیندی مانند نفت، گاز و پتروشیمی طراحی شده است. این مدل دارای مقاومت بالا در برابر خوردگی و شرایط محیطی سخت است.
مدل CPG1500 یک گیج فشار دیجیتال پیشرفته است که علاوه بر نمایش فشار، قابلیت ثبت داده و کالیبراسیون دقیق را نیز دارد.
مشخصات فنی مهم در انتخاب گیج فشار ویکا
- محدوده اندازهگیری فشار از حدود 0.5 میلیبار تا 6000 بار
- دقت اندازهگیری در برخی مدلها تا حدود 0.1 درصد
- امکان اندازهگیری فشار مثبت، خلأ و اختلاف فشار
- امکان استفاده از مکانیزمهای بوردون، دیافراگمی یا کپسولی
- قابلیت پرشدگی با گلیسیرین یا سیلیکون برای کاهش لرزش
- امکان انتخاب جنس بدنه و قطعات داخلی متناسب با محیط
- انواع رزوه اتصال مانند G1/4 ، G1/2 و NPT
کاربردهای گیج فشار ویکا در صنایع
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها و صنایع انرژی
- سیستمهای هیدرولیک و پنوماتیک
- صنایع شیمیایی و فرآیندی
- تجهیزات ماشینسازی
- صنایع معدنی
- صنایع غذایی و دارویی
هنگام خرید گیج فشار ویکا باید به چه نکاتی توجه کنید؟
برای انتخاب یک گیج فشار مناسب باید چند پارامتر مهم را در نظر بگیرید. مهمترین مورد محدوده فشار کاری سیستم است. معمولاً توصیه میشود گیجی انتخاب کنید که محدوده اندازهگیری آن حدود 1.5 برابر فشار کاری سیستم باشد.
همچنین باید به نوع سیال، دمای محیط، میزان لرزش و شرایط نصب توجه کنید. برای مثال اگر سیستم شما لرزش زیادی دارد بهتر است از گیج روغنی استفاده کنید. اگر سیال خورنده است باید از گیج استیل استفاده شود. نوع اتصال رزوه، سایز صفحه نمایش و محل اتصال گیج (پایین یا پشت) نیز از مواردی هستند که در هنگام انتخاب باید بررسی شوند.
خدمات ما در سیال کاران پارت
ما در سیال کاران پارت تأمینکننده تجهیزات ابزار دقیق، هیدرولیک و پنوماتیک صنعتی هستیم و تلاش میکنیم محصولات اصلی برندهای معتبر جهانی از جمله WIKA را در اختیار مشتریان صنعتی قرار دهیم.
اگر قصد خرید گیج فشار ویکا را دارید اما نمیدانید کدام مدل برای سیستم شما مناسب است، ما میتوانیم با بررسی شرایط کاری، محدوده فشار، نوع سیال و محیط نصب به شما در انتخاب گزینه مناسب کمک کنیم. در مجموعه ما امکان مشاوره فنی، استعلام قیمت و تأمین انواع تجهیزات ابزار دقیق برای صنایع مختلف فراهم است. برای مشاهده محصولات یا دریافت مشاوره میتوانید با ما تماس بگیرید.
